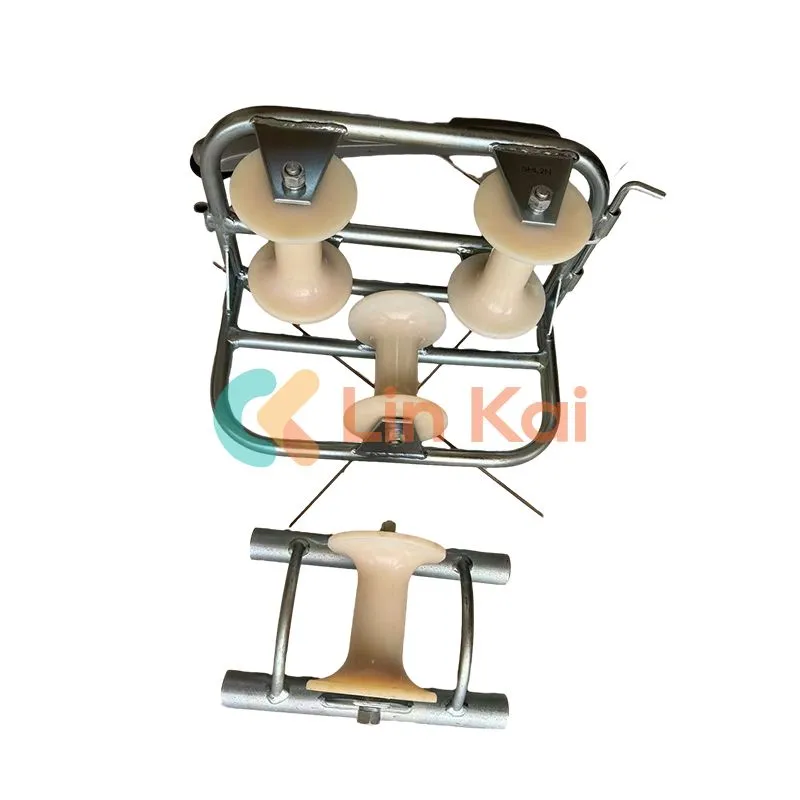

Kablea jartzeko arrabola

Kableak jartzeko arrabolak (kableen gidatzeko arrabolak edo nylonezko gurpilen kableen lurreko arrabolak bezala ere ezagunak) Ningbo Lingkai-k, Txinak, fabrikatutako ekipamendu garrantzitsuak dira kableen instalazio-sisteman. Kablea jartzeko arrabolek kablearen tentsioa nabarmen murrizten dute tolestu edo biratze eremuan eta kable-multzoa kalteetatik babesten dute. Kableak jartzeko arrabol hauek material iraunkorrez eginda daude eta hainbat ingurunetara molda daitezke, barne eta kanpoaldean, tenperatura altu eta baxuan eta funtzionamendu-baldintza gogorretan barne, kableen finkapenaren fidagarritasuna eta egonkortasuna bermatuz.

Bidali kontsulta

Produktuaren Deskribapena

Txinan Ningbo Lingkai Manufacture-n egindako kablea jartzeko arrabol bat, kable-gida-errotula edo Nylon gurpil-kableen lurreko arrabol gisa ere ezagutzen dena, funtzio garrantzitsuak betetzen dituen kablea instalatzeko sistemetan erabiltzen den ezinbesteko gailua da. Funtzio hauek jarraian zehazten dira:

1. Kableen tentsioa murriztea: Kablea jartzeko arrabolaren funtzio nagusietako bat kableen tentsioa murriztea da kablearen ibilbidean bihurguneak edo norabide aldaketak dauden tokietan. Behar bezala onartzen denean, kableak jartzeko arrabolak kablearen osagaien tentsioa murrizten lagun dezake, gehiegizko tentsioaren ondorioz honda ez daitezen.

2. Kableen higadura saihestu: kablea jartzeko arrabolaren gainazal leunekin diseinatuta dago, kablearen eta arrabolaren arteko marruskadura murrizten laguntzen dutenak, gainazaleko higadura saihestuz eta kablearen iraupena luzatuz.

3. Mantendu kableen bideratzea: kableak jartzeko arrabolak kable-sistemaren orientazioa eta egitura orokorra mantentzen laguntzen du, bere egonkortasuna eta fidagarritasuna bermatuz, kableak norabide zehatz batean mantenduz eta korapilatu edo lekuz kanpo geratu ez daitezen.

4. Egokitzea hainbat ingurunetara: kableak jartzeko arrabolak normalean material iraunkorrak erabiliz eraikitzen dira, ingurune ugaritan modu fidagarrian exekutatzeko aukera ematen dutenak. Ingurune hauek barruko edo kanpoko ezarpenak, tenperatura altuko edo tenperatura baxuko baldintzak eta beste funtzionamendu-ingurune gogorrak izan ditzakete.

Linea zuzena kable arrabol lurpeko kablea jartzeko

Elementu zk.	Eredua	Lan karga (KN)	Kablearen diametroa (mm)	Cable Roller eraikitzea	Pisua (kg)
21171	SHL1	10	Φ150	Casting Aluminium Frame Aluminium Roller	5.4
21172	SHL1N	10	Φ150	Galdaketa aluminiozko markoa Nylon Roller	3.6
21181	SHL1B	10	Φ160	Altzairuzko plaka oinarria aluminiozko arrabola	5.5
21182	SHL1BN	10	Φ150	Altzairuzko plaka oinarri Nylon Roller	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Altzairuzko Hodiaren Egitura Aluminiozko Arrabola	5.1
21192	SHL1GN	10	Φ150	Altzairuzko Hodiaren Markoa Nylon Roller	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Altzairuzko Hodiak Hanka Luzeak Aluminiozko Arrabola	9.4
21202	SHLG1N	10	Φ150	Altzairuzko hodiak Hanka luzeak Nylon Roller	7.8

Oharra: arrabolak lurpeko potentzia-kable desberdinak instalatzeko erabiltzen dira Ø200 mm-ko diametroa izan arte, mesedez aukeratu arrabol egokia zure kablearen tamainaren arabera.

Leba guztiak errodamenduetan muntatuta daude. Markoa altzairu galbanizatuz egina dago.

Kable izkinako arrabolak

Elementu zk.	Eredua	Lan karga (KN)	Kableen tamaina (mm)	Pisua (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
